LD Systems
PRE ST 1

4-Kanal-Stereo-Mixer-Vorverstärker

NEW
PRE ST 1

Preis auf Anfrage

Artikelnr:
LDPREST1
EAN:
4049521634284
Garantie:
60 Monate
Einheit:
Stück
  • Line-Eingang für Notfallsignal mit Priority-Kontaktschaltung
  • 2 Mic/Line-Eingänge mit Mikrofon/Line-Umschaltung und zuschaltbarer 24-V-Phantomspeisung
  • Priority-Kontaktschaltung und zuschaltbare Gong-Funktion für Mic/Line-Kanäle
  • 3 Stereo-Zuspielquellen: 2 Line-Eingänge mit Cinch-Buchsen plus Bluetooth 4.0-Schnittstelle
  • Gain-Regler und Clip-LED-Anzeige für Emergency- und Mic/Line-Eingänge
  • Symmetrischer Stereo-Line-Ausgang...
Weiterlesen
PRE ST 1
PRE ST 1
4-Kanal-Stereo-Mixer-Vorverstärker

Preis auf Anfrage

Spezifikationen

Spezifikationen

Allgemein
Produktart
Installations - Mixer - Vorverstärker
Notfalleingang
1 symmetrischer Line-Eingang
Mic-/ Line-Eingänge
2
Musikquellen
2 unsymmetrische Stereo-Line-Eingänge, Bluetooth 4.0
Anschlüsse Line-Ausgänge
1 (Stereo / Mono schaltbar)
Kühlung
Konvektion
Prioritätsstufen
4
Emergency Input
Nominale Eingangsempfindlichkeit
-3 dBu (Sine 1 kHz, Gain max)
Nominale Eingangsbegrenzung
20 dBu (Sinus 1kHz)
Anschluss
5-polige Anschlussklemme, Raster 5,08 mm
Mic /Line-Eingänge 1-2
Nominale Eingangsempfindlichkeit Mikrofon
-26 dBu (Sinussignal 1 kHz, Gain max)
Nominale Eingangsempfindlichkeit Line
-2 dBu (Sinussignal 1 kHz, Gain max)
Nominale Eingangsübersteuerung Mikrofon
-5 dBu (Sinussignal, 1 kHz)
Nominale Eingangsübersteuerung Line
+19 dBu (Sinussignal, 1 kHz)
Phantomspeisung
+24V, 10mA umschaltbar
Priorität Kontaktschluss
+5 V DC, NO-Kontakt (Schließer) für potenzialfreien Kontakt
Eingänge Mic/Line 1
1 XLR/6,3-mm-Klinkenanschluss (Kombibuchse), 5-Pol-Klemmleiste, Abstand 5,08 mm
Eingänge Mic/Line 2
1 Cinch-Anschluss (2 Buchsen, Mono-summiert), 3-Pol-Klemmleiste, Abstand 5,08 mm
Musik-Eingänge - CD/AUX
Nominale Eingangsübersteuerung CD/AUX
8 dBV (Sinussignal 1kHz)
Anschluss CD/AUX
2 Cinch-Anschlüsse, Mono-summiert
Line-Ausgang
Ausgänge
Mono schaltbar, Stereo Line Pegel
Max. Ausgangspegel
16 dBu
Tonregler Bass
+/-10 dB (100 Hz)
Tonregler Höhen
+/-10 dB (10 kHz)
Netzteil
Typ
SMPS
Betriebsspannung
100 V AC - 240 V AC / 50 - 60 Hz
Leistungsaufnahme (max.)
6 W
Leistungsaufnahme ( Leerlauf)
5 W
Leistungsaufnahme bei Standby
< 1 W
Betriebstemperatur ( nicht kondensierend )
0°C - 40°C; < 85% Luftfeuchtigkeit, nicht kondensierend
Allgemeine Daten
Zeit bis zum automatischen Standby
20 Min.
Abmessungen (B x H x T) ( Höhe mit Gummifüßen )
210 x 95 x 266,76 mm
Optionales Zubehör
Rack-Montagematerial
Gewicht
2,08 kg

Beschreibung

Festinstallationen erfordern flexible, vielseitige Systemlösungen mit diskretem Design, die sich unauffällig in die Installationsumgebung einfügen. Sie müssen Anschluss und Steuerung verschiedener Zuspielquellen ermöglichen sowie die Option bieten, Durchsagen oder Notrufe zu übertragen und Signale ohne Priorität währenddessen stummzuschalten.

Der PRE ST 1 ist ein multifunktionaler 4-Kanal-Stereo-Mixer/Vorverstärker, der es erlaubt, zwei Mikrofon/Line-Signalquellen, das Emergency-Line-Eingangssignal für Notrufe/Durchsagen und eine von drei verfügbaren Musik-Zuspielquellen, inklusive Bluetooth-Empfänger, zu mischen. Zusammen mit der vierstufigen Priority-Kontaktschaltung, die die entsprechenden Eingänge (Schließerkontakte) mit VOX-Schaltkreisen ("Voice Operated Exchange") zur Audiosignalerkennung kombiniert, bietet der vielseitige Mixer/Vorverstärker beste Voraussetzungen für die Integration in die unterschiedlichsten festinstallierten Beschallungssysteme.

Der PRE ST 1 verfügt über zwei Priority-Kontakte: einem für den Emergency-Eingang, der bei Aktivierung alle anderen Signalquellen stummschaltet, und einem für die Mikrofoneingänge, der nur die Musik-Zuspielquellen stummschaltet. Der symmetrische Stereo-Line-Ausgang ist zudem mit einem Mono/Stereo-Schalter sowie separaten Klangreglern für Bässe und Höhen ausgestattet. Darüber hinaus kann ein automatischer Standby-Modus aktiviert werden, der den Energieverbrauch noch einmal verringert, wenn das Gerät nicht genutzt wird.

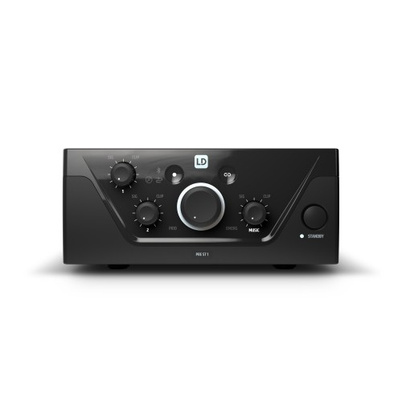

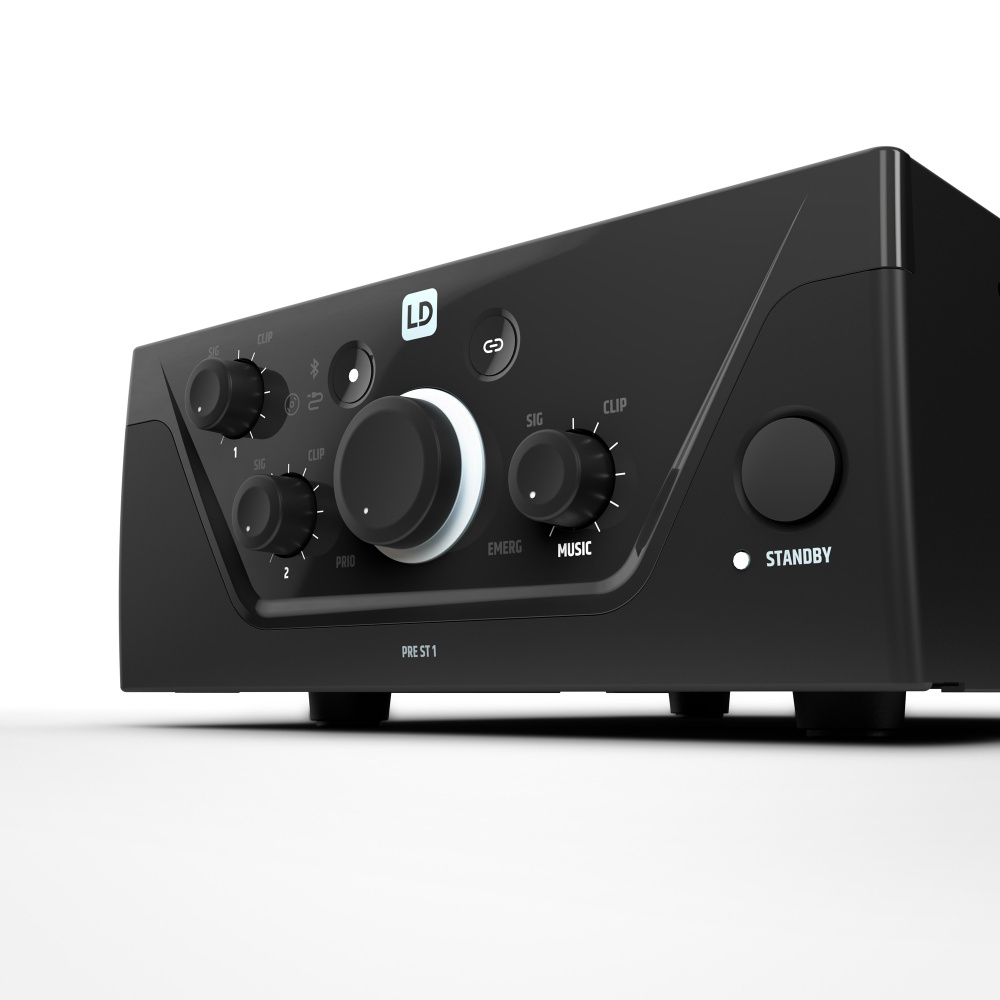

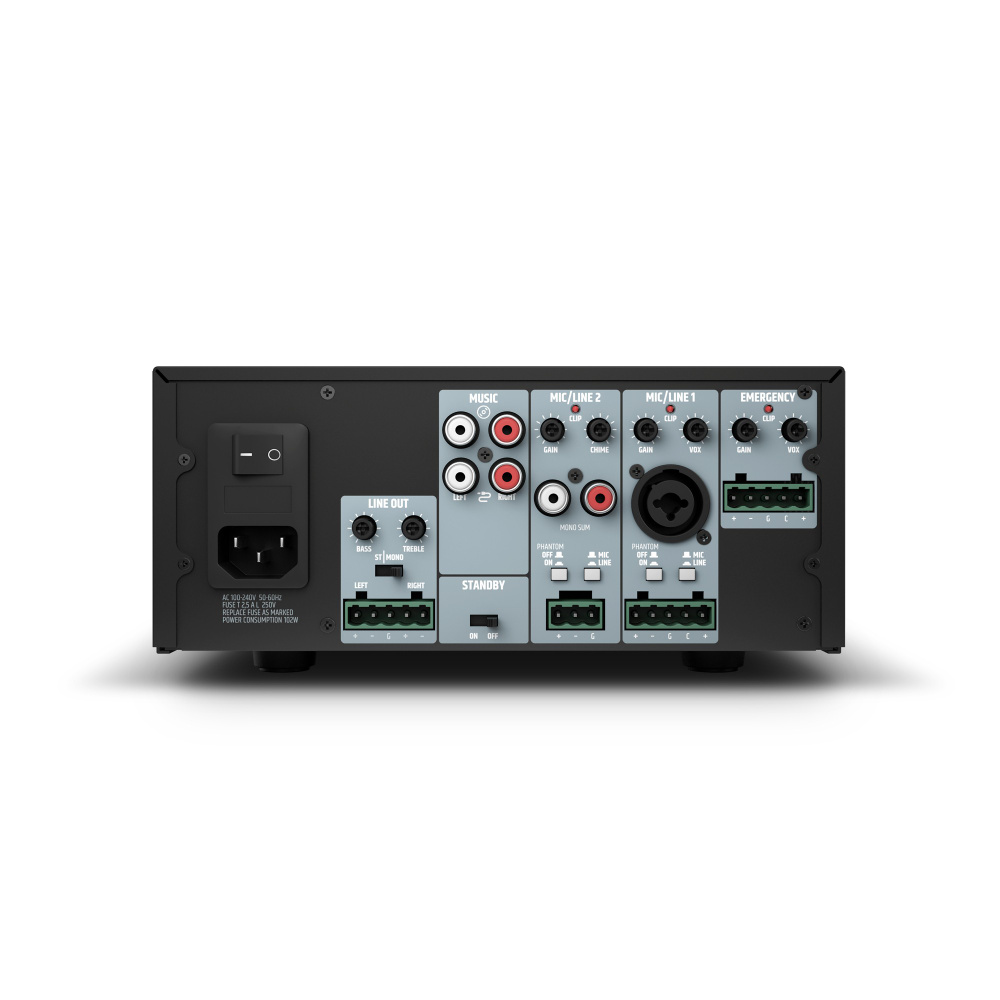

Das intuitive Layout der Bedienoberfläche mit Lautstärkereglern für Eingangssignale und Gesamtlautstärke, deutlichen Anzeigen für Signalpegel und Priority-Schaltung und praktischen kapazitiven Tastern für die Auswahl der Musikquelle und die Bluetooth-Kopplung gewährleistet stets eine unkomplizierte Bedienung des PRE ST 1. Auch die Installation gestaltet sich dank durchdacht angeordneter Elemente auf der Rückseite und dem kompakten 9,5"-Format ganz einfach.
