57071

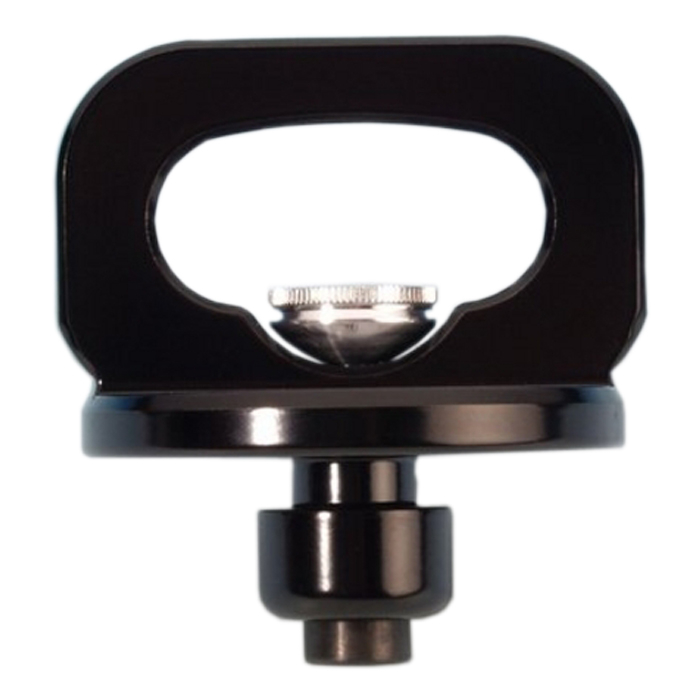

Pierścień czarny do 57061, materiał C45, pokryty KTL na czarno, 565 g, odpowiada MAN HWSP

SYSTEM DO WIESZANIA głośników 57061/57071, certyfikowany zgodnie z BGV C1 (GUV – VC1)

Do wieszania głośników jeden pod drugim w systemach nagłośnieniowych z użyciem lin stalowych lub łańcuchów i pasów mocujących.

Ten płaski i wyprofilowany kołnierz 57061 mocowany jest po obu przeciwległych stronach obudowy głośnika. Następnie, za pomocą zacisku, mocuje się w tym miejscu pierścienie typu D 57071. Przez pierścień typu D prowadzona jest lina stalowa zakończona h akiem. Hak ten należy połączyć z pierścieniem typu D kolejnego głośnika znajdującego się w tej samej linii pionowej. W przypadku głośnika położonego najwyżej – z konstrukcją ramy. Konstrukcje ramowe i głośniki zawieszane są następnie za pomocą odpowi ednich łańcuchów.

W ten sposób możliwe jest powieszenie większej liczby głośników jeden pod drugim. Maksymalna liczba głośników w jednym układzie zależna jest od wagi pojedynczych głośników.

Dopuszczalne obciążenie robocze (SWL) kołnierza 57061 zgodnie z BGV C1 wynosi 100 kg. Dopuszczalne obciążenie robocze (SWL) pierścienia 57071 zgodnie z BGV C1 wynosi 600 kg.

Proszę zauważyć, że powyższe wartości różnią się od siebie. Dopuszczalne obciążenie robocze pierścienia wynoszące 600 kg określa obciążenie jednego układu pionowego głośników. Dopuszczalne obciążenie bolców i kołnierzy wynoszące 100 kg dotyczy natomi ast wagi pojedynczego głośnika. W praktyce oznacza to, że możliwe jest stworzenie układów do 1200 kg z głośnikami ważącymi do 200 kg.

Obie części zestawu zostały solidnie wykonane z zimnowalcowanej stali przy użyciu urządzeń numerycznych sterowanych komputerowo (CNC). Powierzchnie kołnierza i pierścienia typu D poddane zostały malowaniu kataforetycznemu na czarno.
