ADA 12K4 TOURING RACK
NUEVO

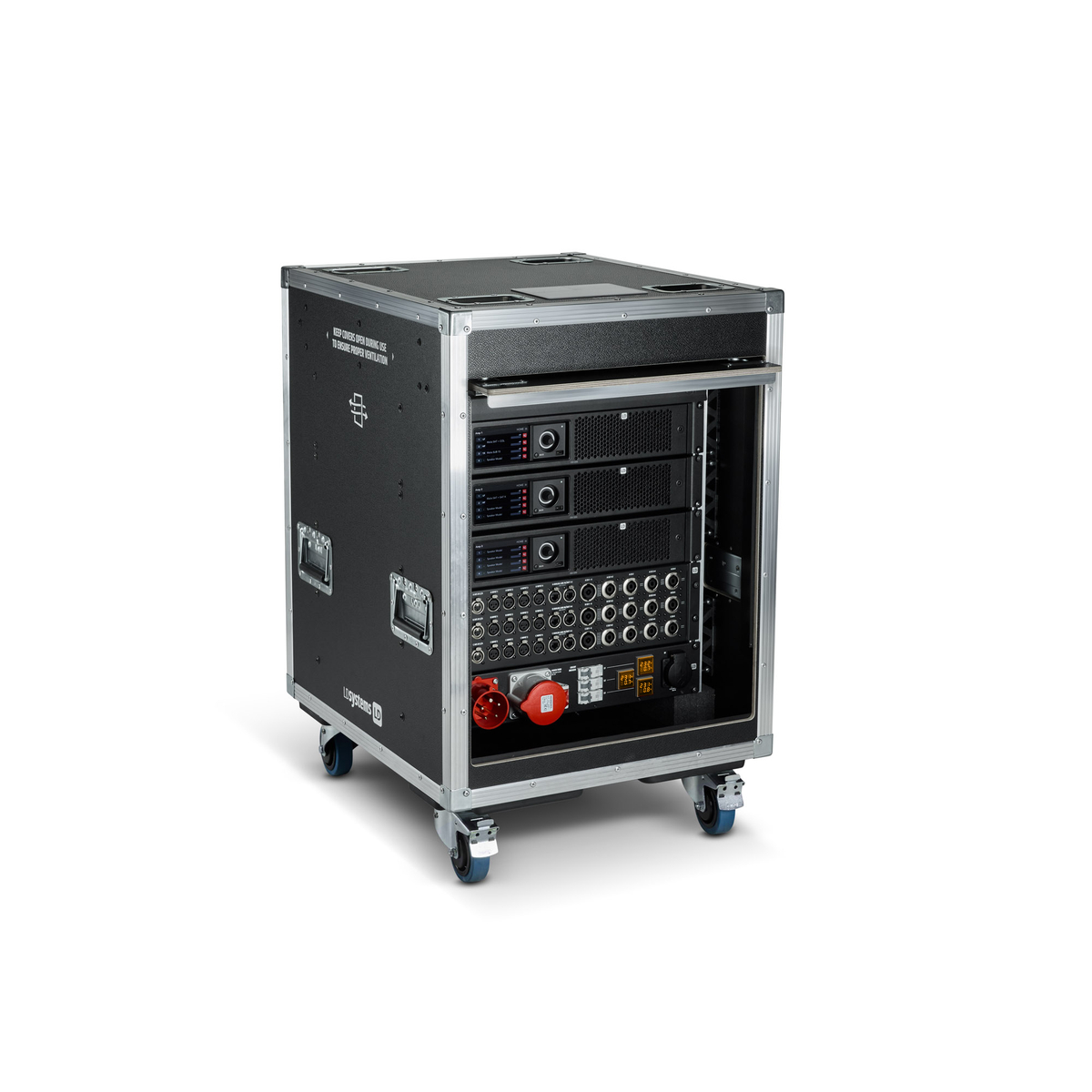

ADA 12K4 TOURING RACK

Rack de amplificador de 12 canales con panel de conexiones y distribución de corriente

N.º de artículo: LDADA12K4TRACK

Garantía: 24 meses

EAN: 4049521982019

Tamaño del lote: 1

Unidad: Unidad

Unidad de embalaje: 1

Serie:ADA

Modelos:

Características destacadas:

  • 3 × amplificadores ADA 12K4 – 4 × 2700 W @ 4 Ω por amplificador
  • Hasta 32,4 kW de potencia total del sistema
  • DSP de 24 bits/96 kHz con coma flotante de 32 bits, filtros FIR, IIR y de coseno alzado, ecualizador, filtro de cruce y retardo
  • Rack antivibraciones para giras de 12 U y dos puertas deslizantes
  • Panel de conexiones de 3 U con conectores Neutrik® y etiquetado claro
  • Salidas de altavoz: 3 × SpeakON NL8, 12 × SpeakON NL4
  • Entradas: 12 × XLR analógicas, 4 × AES3 digitales
  • Enlace: 12 × analógicos a través de 6 × puertos RJ-45 para Audio sobre Cat (AoC)
  • Conexión a red: 2 × puertos Ethernet RJ-45 (Dante™)
  • Distribución de corriente de 2 U y 32 A con conexión en cadena, 6 × tomas Schuko
  • 3 × disyuntores y 3 × medidores digitales de tensión/corriente
  • Luz LED para rack de 1 U con sensor de movimiento, multicolor

Especificaciones

Volumen de suministro
3 × LDADA12K4, 1 × LDADATPP, 1 × LDADAPDU
Material
Múltiplex
Color
Negro
Peso
84,9 kg
Tipo de rodillo
Standard castor
Material
Goma
Color
Azul
Cantidad
4
Rodillos frenados
2
Diámetro
100 mm
Anchura
598,4 mm
Altura
909 mm
Profundidad
684 mm
Anchura de la estantería
19"
Altura de la estantería
12 U
Peso
84,9 kg

Artículos en este set

Mostrar artículo
Tipo de producto
Amplificador
Tipo
4 canales
Entradas analógicas
4 XLR hembra, 4 XLR macho
Entradas digitales AES3
2 x XLR male ( Link )
Entradas digitales DANTE / AES67
2 x XLR Ethercon (4 canales de audio)
Nivel máx. de entrada
24 dBu
Crosstalk ( 1 kHz )
- 75 db typ
Impedancia de entrada
20 kOhm ( sym. ) Ohmio(s)
CMRR
65 dB typ dB
THD+N ( 0,1 W a media potencia )
< 0.1 % ( typical < 0.05 % )
SMPTE IMD (0,1 W a media potencia)
< 0.1 % ( typical < 0.05 % )
Impedancia de salida a 100 Hz
30 mOhm
Conversor AD
125 dB-A Dynamic Range - 0.005 % THD+N, 24 Bit Tandem™ @ 48 kHz
Convertidores DA
117 dB-A Dynamic Range - 0.003 % THD+N, 24 Bit Tandem™ @ 48 kHz
Sample rate converter
140 dB Dynamic Range - 0.0001 % THD+N, 24 Bit @ 96 kHz
Internal precision
32 bit floating point
Latencia
2,5 ms
Memory / presets
50 amplifier snapshots, Virtually unlimited speaker presets
Delay
2 s ( input ) + 100 ms ( output ) mS
Equalizer
Allpass, Pasobanda, Custom FIR, Hi / lo-pass, Hi / Lo-Shelving, Notch - Filter, Parametric IIR:, Peaking, Raised-cosine
Crossover
6 dB / oct to 48 dB / oct ( IIR ), Bessel, Butterworth, Linear phase (FIR), Linkwitz-Riley
Limitador
Peak Limiter, Potencia RMS, limitador RMS para la alimentación, TruePower™
Damping control
Active DampingControl™, LiveImpedance™ measurement
Resolución
480 x 272, 4.3” diagonal
Luminosidad
600 nit
Control
Rotary encoder 20 steps / turn with pushbutton, Multitouch capacitive
Per channel @ 2 Ohm ( symmetrical )
2000 W
Per channel @ 2 Ohm ( asymmetrical )
2000 W
Per channel @ 4 Ohm ( symmetrical )
2700 W
Per channel @ 4 Ohm ( asymmetrical )
3000 W
Per channel @ 8 Ohm ( symmetrical )
1800 W
Per channel @ 8 Ohn ( asymmetrical )
1900 W
Bridge Mode 4 Ohm
4000 W
Bridge Mode 8 Ohm
5400 W
Max. Potencia de salida
180 Vpeak
Corriente de salida máx.
> 55 Apeak
Consumo eléctrico en modo espera 100 V
16 W
Consumo eléctrico: 100 V en reposo
42 W
Consumo de energía 1/8 potencia a 4 ohms
1570 W
Consumo de energía 1 / 8 Potencia a 4 ohmios
16,5 Arms
Pérdida térmica 1/8 Potencia a 4 ohm
1670 BTU / h
Consumo eléctrico en modo espera 240 V
17 W
Consumo eléctrico: 240 V en reposo
42 W
Consumo de energía 240 V 1/8 potencia a 4 ohms
1940 W
Consumo de energía 1 / 8 Potencia a 4 ohmios
8,9 Arms
Pérdida térmica 240 V 1/8 Potencia a 4 ohm
8,9 Arms
Tipo de alimentación
SRM, Switch mode power supply with power factor correction (PFC)
Voltaje nominal (+/- 10 %)
100 - 240 VAC, 50/60 Hz
Alimentación eléctrica
90 V AC - 264 V AC, 50 - 60 Hz
Tipo de conexión
IEC C 20 ( 20 A max )
Conectividad
2 x Gigabit Ethernet ports, Conectores Ethercon, Integrated switch
Topologías compatibles
Daisy Chain, Star
Remote Interface
Armonía Plus u otro software preferido
Ancho
483 mm
Altura
88,9 mm
Fondo
381 mm
Peso
11,3 kg
Mostrar artículo
Input connector type
CEE plug 32A male
Tipo de conector de salida
Schuko socket female
Clase de protección de salida
IP54
Output 2nd connector type
CEE plug 32A female
Material
Acero
Número de salidas
7
Color
Negro
Anchura
483 mm
Altura
88 mm
Profundidad
191,1 mm
Anchura de la estantería
19"
Altura de la estantería
2 U
Profundidad de instalación
124,1 mm
Peso
3,75 kg
Mostrar artículo
Material
Acero
Color
Negro
XLR 3-pole female (analog in)
12
XLR 3-pole female (AES3 in)
4
RJ-45 (AES72)
6
RJ-45 Ethernet (DANTE™/AES67)
2
speakON® 4-pole male
12
speakON® 8-pole male
3
Anchura
480 mm
Altura
132,5 mm
Profundidad
249 mm
Anchura de la estantería
19"
Altura de la estantería
3 U
Profundidad de instalación
244 mm
Peso
8,52 kg

Descripción

ADA 12K4 TOURING RACK

El rack para giras ADA 12K4 es un rack de sistema preconfigurado de 12 canales para giras y sonido en directo. Alberga tres amplificadores de potencia ADA 12K4 con DSP y DANTE™. Cada amplificador suministra 4 × 2700 W @ 4 Ω, proporcionando hasta 32,4 kW de potencia total del sistema. El procesamiento de alta resolución (24 bits/96 kHz con coma flotante de 32 bits y filtros FIR/IIR/coseno alzado) admite la optimización moderna del sistema, incluidos ecualizador, filtro de cruce y retardo. Todo está integrado en un rack antivibraciones de 12 U con dos puertas deslizantes para un transporte protegido y un acceso rápido in situ.

El panel de conexiones ADA TPP de 3 U, con un etiquetado claro y a prueba de giras, así como conectores Neutrik® de primera calidad, proporciona acceso directo a los tres amplificadores de la parte frontal:

• Salidas de altavoz: 3 × SpeakON NL8, 12 × SpeakON NL4

• Entradas: 12 × XLR analógicas, 4 × AES3 digitales

• Enlace: 6 × AES72 RJ-45 para enrutamiento AoC

• Conexión a red: 2 × Ethernet RJ-45 (Dante™)

Las 12 señales analógicas XLR se pueden enlazar a través de los puertos AES72 RJ-45 mediante adaptadores adicionales de Audio sobre Cat (AoC). Dos puertos Dante™ con compatibilidad de red rápida e integración de Armonía Pro Audio Suite™.

Armonía Plus permite gestionar y actualizar los preajustes de altavoces de LD Systems en los amplificadores sin tener que realizar complejas configuraciones. Igualmente, se pueden crear y gestionar preajustes personalizados para optimizar el sistema según requisitos específicos.

La unidad de distribución de corriente trifásica integrada de 2 U y 32 A con conexión en cadena proporciona una gestión centralizada de la energía. Ofrece seis tomas Schuko: tres alimentan a los amplificadores y tres quedan disponibles para dispositivos adicionales. Tres disyuntores y tres medidores digitales de tensión/corriente permiten un funcionamiento protegido y comprobaciones rápidas in situ.

Una luz LED para rack de 1 U con sensor de movimiento y LED multicolor completa el rack para facilitar el cableado, incluso en entornos oscuros.
