57061

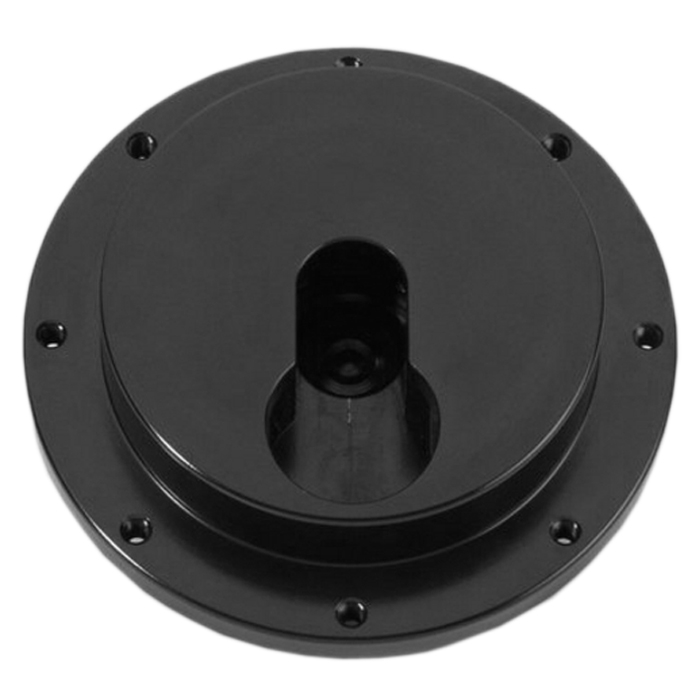

Disco de fijación para punto de anclaje, de acero C45, pintado en negro por cataforesis, 965 g, equivalente a MAN CF4T. ¡Para ver las características técnicas, el certificado y los cálculos de carga estática, consulte el enlace en el sitio web!

SISTEMA DE VOLADO 57061 / 57071 para altavoces, certificación BGV C1 (GUV – VC1)

Se utiliza para colgar varias cajas acústicas una debajo de la otra formando un array por medio de cables de acero o de cadenas y cintas tensoras.

Los discos de fijación 57061, planos y perfilados, se montan desde el interior en lados opuestos de la caja de altavoz. En estos discos se acoplan los «anillos en D» 57071 por medio del sistema de anclaje rápido. A través del orificio de los anillos en D se hace pasar un cable de acero cuyo extremo está provisto de un gancho. Este gancho se conecta al anillo en D del siguiente altavoz dentro del mismo array vertical, o bien, al bastidor si se trata del altavoz situado arriba del todo. A continuación, el bastidor y las cajas de altavoz se cuelgan utilizando cadenas adecuadas.

De este modo, se pueden colgar varios altavoces dispuestos uno debajo del otro. El número máximo de cajas de altavoz que se pueden colgar en un solo array viene determinado por el peso de cada altavoz.

La carga de trabajo en condiciones de seguridad del disco de fijación 57061 es de 100 kg, conforme a la norma BGV C1. La carga de trabajo en condiciones de seguridad del anillo de anclaje 57071 es de 600 kg, conforme a la norma BGV C1.

Tenga en cuenta que se aplicarán dos valores de carga diferentes. La carga de trabajo de 600 kg para el anillo de anclaje representa la carga máxima en un lado del array vertical de cajas de altavoz. En cambio, la carga de 100 kg para el disco de fijación y los accesorios de volado se refiere siempre al peso de una sola caja de altavoz. En la práctica, esto supone que se pueden configurar arrays con un peso de hasta 1200 kg formados con cajas de altavoz que pesan cada una hasta 200 kg.

Las dos piezas del sistema de volado están fabricadas a partir de acero bruto laminado en frío con mecanizado mediante máquinas-herramientas CNC. La superficie del disco de fijación y del anillo de anclaje lleva un revestimiento de pintura negra por electrodeposición catódica (KTL).
