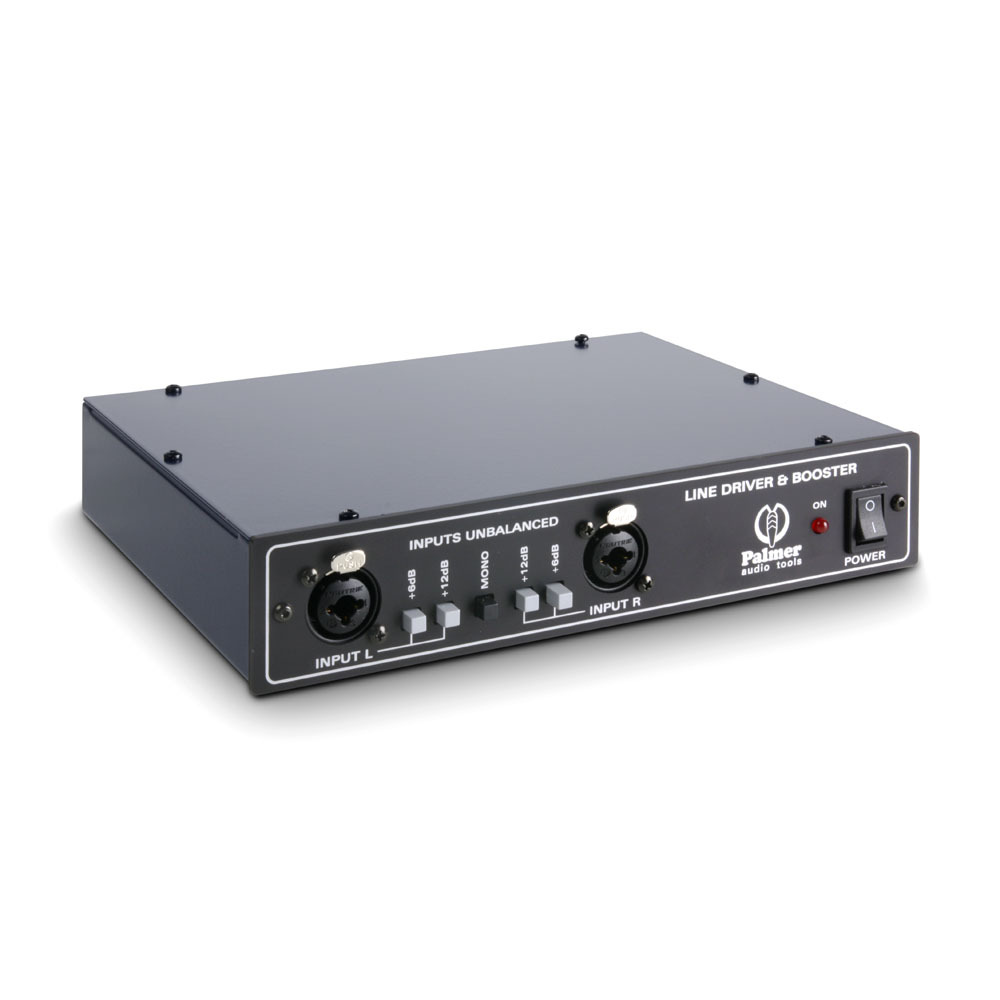

PLDB 02

PLDB02 ist ein Problemlöser für die Fälle, in denen ein schwaches unsymmetrisches Signal über größere Entfernungen verlustfrei übertragen werden muss, er kann darüberhinaus ein unsymmetrisches Signal gleichzeitig symmetrieren und im Pegel verstärken.

Aktive DI-Boxen, die üblicherweise für solche Aufgaben in Betracht kämen, weisen typischerweise keine Verstärkung auf. Der PLDB02 kann den Pegel in drei 6 dB-Schritten bis zu 18 dB aufholen. Somit können unsymmetrische -10 dBV-Quellen (semiprofessionelle Konsumergeräte) an den üblichen professionellen Studiopegel angepasst werden. Der symmetrische Ausgang des PLDB02 erlaubt nun, das Signal verlustfrei über mehrere 100 Meter mit üblichem Mikrofonkabel zu übertragen. Wird am Ende der Übertragungsstrecke wieder ein unsymmetrisches Signal benötigt, kann das mit Hilfe der auf den PLDB02 abgestimmten Matchbox PLDB02R geschehen. Die Box ist passiv mit Übertragern aufgebaut. Somit ist gleichzeitig auch eine galvanische Trennung gegeben und damit das Risiko von Brummschleifen ausgeschlossen.

PLDB02 ist zweikanalig aufgebaut, der Pegel kann für jeden Kanal unabhängig eingestellt werden. Außerdem ist eine Monosummierung der beiden Kanäle möglich. Somit kann PLDB02 auch zum Mischen von zwei Eingängen und Verteilen des Eingangsignals auf zwei Ausgänge eingesetzt werden.

Das Gerät hat ein eingebautes Weitspannungsnetzteil für Netzspannungen zwischen 100 VAC und 240 VAC. Das Gehäuse entspricht in seinen Abmessungen der Hälfte eines 1HE 19" Rackgehäuses.
