TINO

Um unterschiedliche Grundsounds zu erhalten, setzen ambitionierte Gitarristen häufig zwei Verstärker ein. Sehr lästig sind dabei der Transport, Platzbedarf und die PA-Abnahme der zugehörigen Lautsprecherboxen. PTINO verspricht Abhilfe. Das Umschaltsystem erlaubt, zwei Verstärker alternativ mit einer Box zu nutzen. Dabei spielt es keine Rolle, ob Röhrenverstärker, die immer eine Last erfordern, oder Transistormodelle eingesetzt werden. Auch eine gemischte Zusammenstellung ist problemlos möglich.

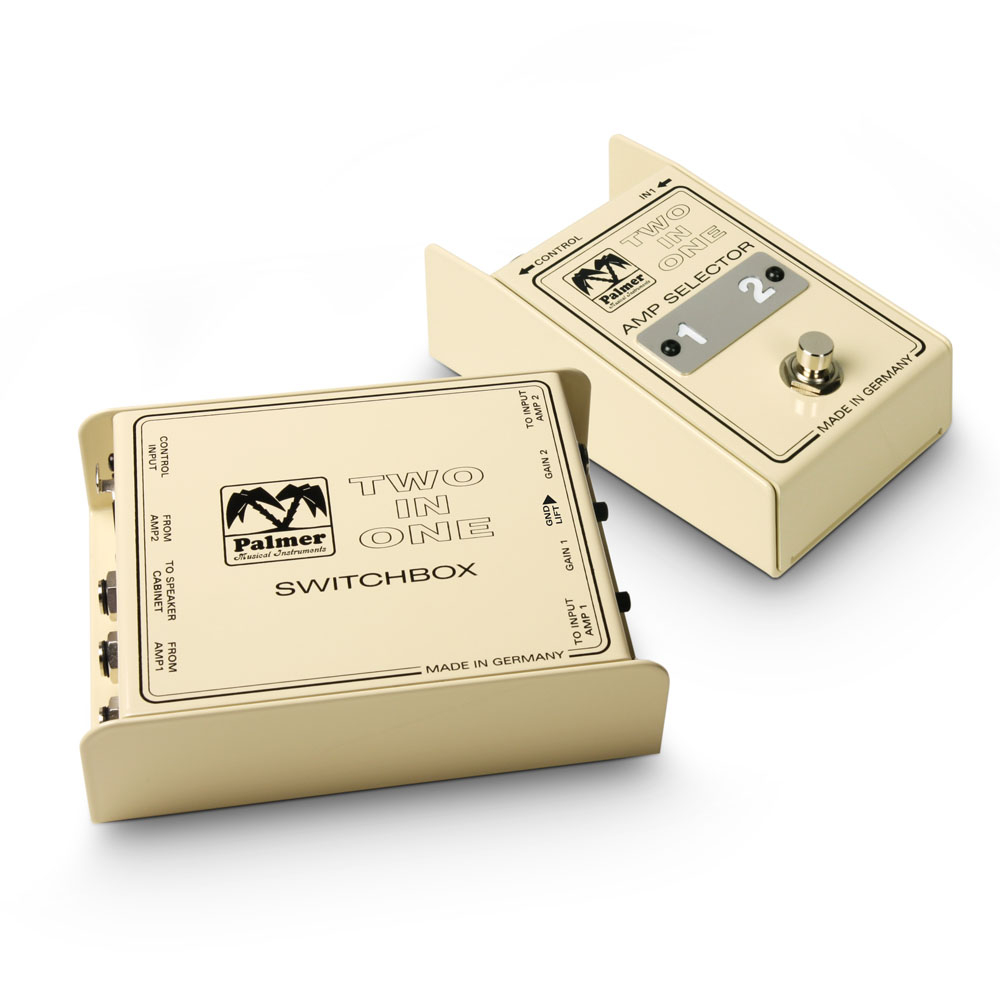

PTINO besteht aus zwei Geräten: dem Fußschalter, der üblicherweise im Pedalboard des Gitarristen seinen Platz findet, und der Switchbox, die wegen kurzer Kabelwege am besten nahe an den Verstärkern positioniert wird. Beide Teile sind durch ein Kontrollkabel mit 5-poligem XLR-Stecker verbunden (ein 6 m langes Kabel ist im Lieferumfang enthalten).

Der Fußschalter besitzt einen Gitarren-Eingang, eine 9 VDC-Buchse, über die das gesamte System mit Strom versorgt wird, und eine XLR-Buchse. Hier wird das Kontrollkabel angeschlossen, das die Switchbox mit Strom versorgt und das Gitarrensignal überträgt, so dass kein zusätzliches Kabel zu den Verstärkern notwendig ist. Es steuert auch das Umschalten zwischen den Verstärkern. Die zwei Ausgangsbuchsen der Switchbox werden mit den Eingängen der Verstärker verbunden und leiten das Gitarrensignal zum gewählten Verstärker. Beide Ausgänge sind sowohl untereinander als auch von der übrigen Elektronik galvanisch isoliert, Brummschleifen werden dadurch sicher vermieden. Der Pegel ist für jeden Ausgang einstellbar, sowohl Dämpfung als auch Verstärkung sind möglich.

Weiterhin besitzt die Switchbox neben dem XLR-Eingang für das Kontrollkabel zwei Eingänge und einen Ausgang für Lautsprechersignale. Die Eingänge werden mit den Lautsprecherausgängen der Verstärker verbunden, der Ausgang führt zur Lautsprecherbox.

Die Funktion der Switchbox ist zweigeteilt. Sie schaltet das Gitarrensignal zwischen den Verstärkern um und routet den Lautsprecherausgang des aktiven Verstärkers auf die Lautsprecherbox. Der nicht angewählte Verstärker wird mit einer Dummy-Load in der Switchbox verbunden. Die Umschaltung erfolgt verzögerungsfrei ohne störende Nebengeräusche.

Das PTINO-System kann auch als einfache AB-Box eingesetzt werden, wenn z.B. zwischen zwei Comboverstärkern mit eigenen Lautsprechern umgeschaltet werden soll.
